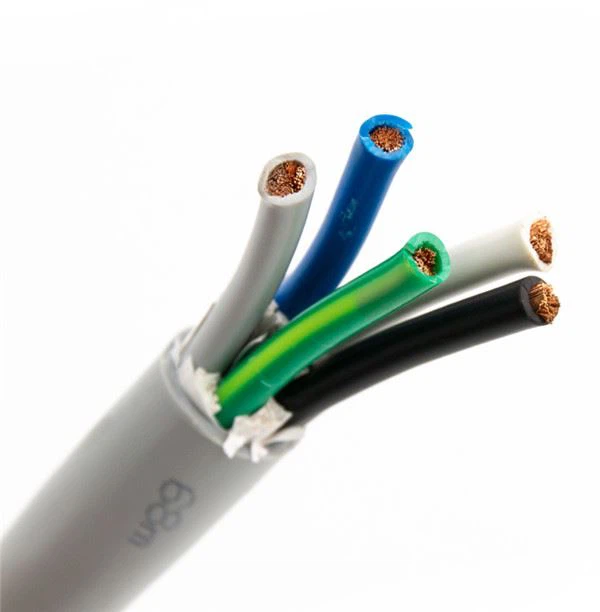

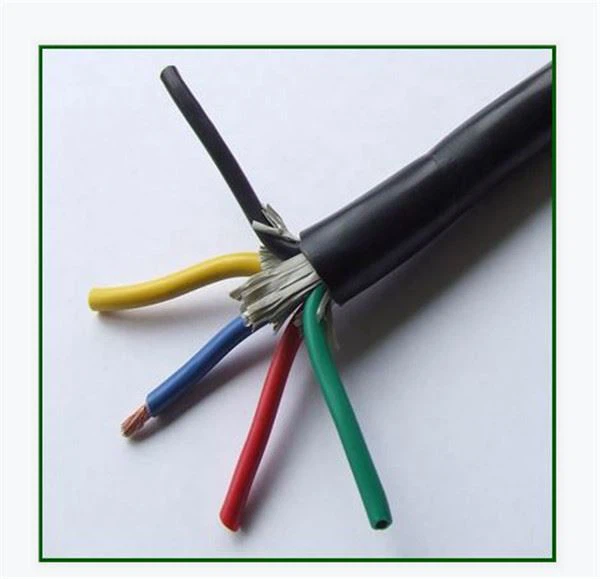

Стандартен 5-жилен кабел с PVC изолация
GB/T12706, IEC60502, повече стандарти като DIN VDE, AS/NZS или специални типове могат да бъдат персонализирани според изискванията на клиента.
Спецификации за 5-жилен кабел с PVC изолация:
6mm2,10mm, .16mm...25mm. 35mm..50mm.95mm..150mm...300mm2
AWG размер: AWG1, AWG2,AWG1/0 AWG 2/0, AWG 3/0 .......още кабелите с размер AWG могат да бъдат персонализирани.
Ядро № | 3+2 ядро | 4+1 ядро | 5 ядро |
■ площ | 2,5~300 мм2 | 4~300 мм2 | 2,5~95 мм2 |
Тип Описание& Приложение Повод на кабел
Тип | Описание | Място за кандидатстване | |
Cu Core | Ал Кор | ||
VV | VLV | PVC изолация PVC обвивка захранващ кабел | За да бъде положен на закрито, в тунел, кабелна бразда или тръба, кабелът не може' да понесе механична сила отвън |
VV22 | VLV22 | PVC изолация, броня от стоманена лента, захранващ кабел с PVC обвивка | За да бъде положен под земята, кабелът може да понесе известна механична сила, |
VV62 | VV62 | PVC изолация, няма магнетизъм броня от стоманена лента, захранващ кабел с PVC обвивка. | |
VV32 | VLV32 | PVC изолация, тънка стоманена броня, захранващ кабел с PVC обвивка | Да са приложими за кладенеца, под вода с дъното на морето, кабелните кутии понасят по-голям натиск с олово за изтегляне на вдлъбнатината. |
VV72 | VLV72 | PVC изолация, без магнетизъм дебела стоманена тел броня, PVC обвивка захранващ кабел | |
VV42 | VLV42 | PVC изолация, дебела стоманена броня, захранващ кабел с PVC обвивка | |
Специални бележки: | 1. Едножилният кабел с брониране от магнетизъм не е подходящ за използване за задната линия на захранването с променлив ток, трябва да избере немагнитен брониран материал като едножилен кабел тип 62 или 72. 2. Забранете на цента да пресича взаимно тръбопроводите на магнетизма, когато едножилен кабел се установи, за да се предотврати спускането, което кабелът пренася електрически ток. | ||
Лист с технически данни за 5-жилен кабел с PVC изолация:
0,6/1kV 3+2 жила с PVC изолация с PVC обвивка Електрически захранващ кабел
Номинална площ mm2 | Неброниран | Стоманена лента бронирана | Стоманена тел бронирана | ||||||
Референтен диаметър мм | Приблизително тегло кг/км | Референтен диаметър мм | Приблизително тегло кг/км | Референтен диаметър мм | Приблизително тегло кг/км | ||||
VV | VLV | VV22 | VLV22 | VV32 | VLV32 | ||||
3*4+2*1.5 | 14.3 | 324 | 218 | 17.5 | 508 | 401 | / | / | / |
3*6+2*4 | 16.1 | 440 | 277 | 19.3 | 646 | 482 | / | / | / |
3*10+2*6 | 18.7 | 635 | 370 | 21.9 | 873 | 607 | / | / | / |
3*16+2*10 | 21.8 | 926 | 499 | 25.0 | 1203 | 775 | / | / | / |
3*25+2*16 | 23.3 | 1333 | 664 | 26.1 | 1585 | 916 | 30.8 | 2459 | 1791 |
3*35+2*16 | 24.7 | 1635 | 784 | 27.7 | 1914 | 1063 | 32.7 | 2710 | 1855 |
3*50+2*25 | 28.3 | 2255 | 1063 | 32.5 | 2924 | 1732 | 36.3 | 3952 | 2704 |
3*70+2*35 | 32.0 | 3135 | 1407 | 36.2 | 3883 | 2155 | 39.8 | 4933 | 3186 |
3*95+2*50 | 36.7 | 4217 | 1866 | 41.1 | 5092 | 2742 | 44.0 | 6223 | 3821 |
3*120+2*70 | 40.7 | 5417 | 2329 | 44.9 | 6360 | 3272 | 50.1 | 8240 | 5994 |
3*150+2*70 | 43.7 | 6303 | 2694 | 47.9 | 7314 | 3705 | 53.1 | 9382 | 5700 |
3*185+2*95 | 49.2 | 8024 | 3413 | 53.4 | 9161 | 4549 | 58.4 | 11327 | 6678 |
3*240+2*120 | 55.0 | 10314 | 4315 | 59.2 | 11580 | 5581 | 64.0 | 13850 | 7860 |
3*300+2*150 | 60.8 | 12817 | 5322 | 65.0 | 14212 | 6717 | 69.9 | 16710 | 9223 |

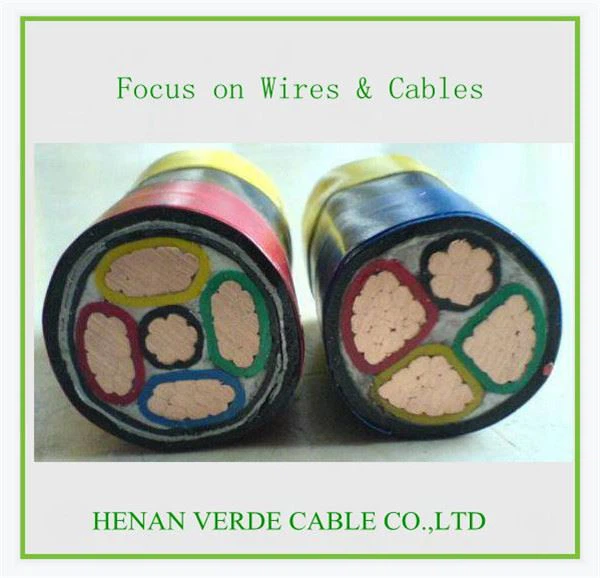

0,6/1kV 4C+1E Тип сърцевина с PVC изолация с PVC обвивка Електрически захранващ кабел
Номинална площ mm2 | Неброниран | Стоманена лента бронирана | Стоманена тел бронирана | ||||||
Референтен диаметър мм | Приблизително тегло кг/км | Референтен диаметър мм | Приблизително тегло кг/км | Референтен диаметър мм | Приблизително Тегло кг/км | ||||
VV | VLV | VV22 | VLV22 | VV32 | VLV32 | ||||
4*4+1*2.5 | 14.8 | 348 | 232 | 18.0 | 537 | 421 | / | / | / |
4*6+1*4 | 16.4 | 465 | 289 | 19.6 | 673 | 496 | / | / | / |
4*10+1*6 | 19.4 | 686 | 396 | 22.6 | 932 | 641 | / | / | / |
4*16+1*10 | 22.4 | 992 | 528 | 25.5 | 1275 | 809 | / | / | / |
4*25+1*16 | 23.5 | 1362 | 638 | 26.1 | 1609 | 885 | 30.1 | 2513 | 1789 |
4*35+116 | 25.1 | 1751 | 777 | 27.7 | 2009 | 1035 | 31.9 | 2970 | 1997 |
4*50+1*25 | 29.5 | 2473 | 1069 | 33.5 | 3104 | 1700 | 37.5 | 4244 | 2840 |
4*70+1*35 | 32.9 | 3367 | 1402 | 37.1 | 4083 | 2117 | 40.9 | 5322 | 3357 |
4*95+1*50 | 37.3 | 4512 | 1829 | 41.3 | 5301 | 2618 | 46.8 | 7266 | 4583 |
4*120+1*70 | 41.2 | 5709 | 2277 | 45.2 | 6578 | 3146 | 50.7 | 8747 | 5316 |
4*150+1*70 | 45.1 | 6921 | 2740 | 49.1 | 7871 | 3690 | 54.8 | 10264 | 6084 |
4*185+1*95 | 49.8 | 8592 | 3382 | 53.8 | 9637 | 4427 | 60.3 | 12340 | 7215 |
4*240+1*120 | 56.2 | 11018 | 4279 | 60.2 | 12193 | 5454 | 66.3 | 15140 | 8401 |
4*300+1*150 | 62.1 | 13681 | 5257 | 66.1 | 14976 | 6552 | 72.4 | 18266 | 9843 |
600/1000V 5 жила PVC изолирана PVC обвивка Електрически захранващ кабел
Номинална площ mm2 | Неброниран | Стоманена лента-бронирана | Брониран от стоманена тел | ||||||
Референтен диаметър мм | Приблизително тегло кг/км | Референтен диаметър мм | Приблизително тегло кг/км | Референтен диаметър мм | Приблизително тегло кг/км | ||||
VV | VLV | VV22 | VLV22 | VV32 | VLV32 | ||||
5*2.5 | 13.4 | 266 | / | 17.0 | 423 | / | / | / | / |
5*4 | 14.6 | 386 | 260 | 18.3 | 570 | 446 | / | / | / |
5*6 | 16.0 | 505 | 316 | 19.7 | 704 | 517 | / | / | / |
5*10 | 19.1 | 760 | 433 | 23.5 | 999 | 684 | 27.0 | 1700 | 1390 |
5*16 | 22.6 | 1090 | 588 | 26.0 | 1357 | 858 | 30.0 | 2316 | 1820 |
5*25 | 27.4 | 1598 | 818 | 31.0 | 2183 | 1390 | 35.0 | 2848 | 2073 |
5*35 | 30.5 | 2134 | 1049 | 34.5 | 2764 | 1664 | 38.2 | 3648 | 2563 |
5*50 | 35.2 | 2848 | 1382 | 39.6 | 2932 | 1741 | 41.5 | 4682 | 3132 |
5*70 | 39.8 | 3980 | 1823 | 44.3 | 3930 | 2177 | 47.8 | 5917 | 3747 |
5*95 | 45.6 | 5386 | 2447 | 50.0 | 5163 | 2337 | 55.0 | 7843 | 4898 |
